电袋复合除尘器烟气旁路根据布置形式可分为哪两种?

日期:2022-07-29    发布人:杭州菲贝   阅读量:0

烟气旁路根据布置形式可分为以下两种:

(1)内置式烟气旁路。烟气旁路系统布置在除尘器的内部(见图7-4),不需要额外设计管道连接。旁路阀安装在含尘烟气通道与除尘后烟气通道之间的隔仓板上。开启时,将含尘烟气通道与除尘后烟气通道连通;关闭后将含尘烟气通道与除尘后烟气通道隔断。

内置式旁路结构图

当旁路系统开启时,其排放烟气在经过电场区除尘处理后,烟气含尘量已明显减少,对下游脱硫系统及风机等设备能起到一定的保护作用。同时,由于内置旁路烟道两边均有高温烟气通过,所以可有效预防设备腐蚀及老化。

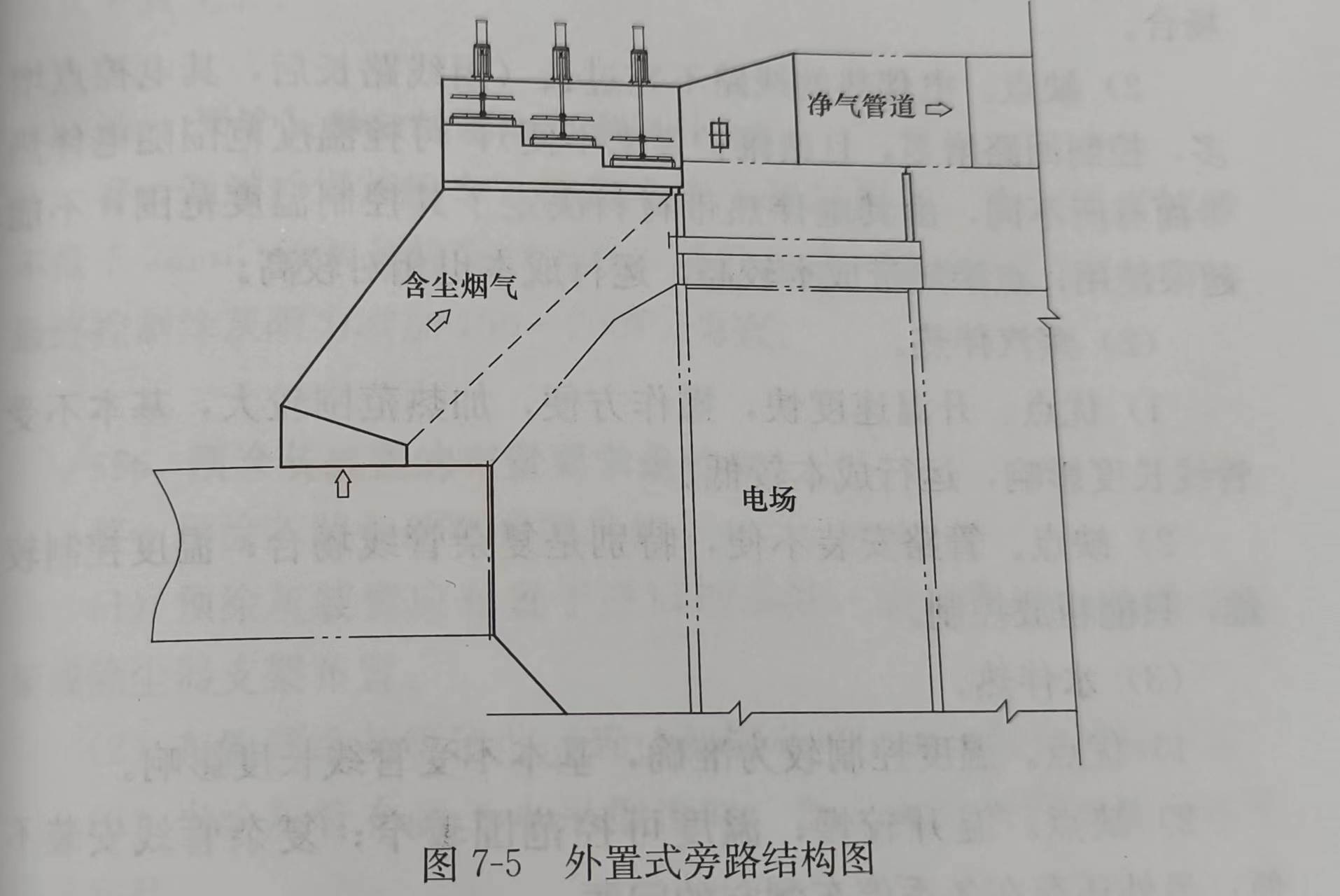

外置式旁路结构图

(2) 外置式烟气旁路。烟气旁路系统布置在除尘器的外部(见图7-5),其进口与除尘器前进口烟道连接,出口与出口烟道连接。开启时,除尘器进口烟道与出口烟道连通,含尘烟气未进入除尘器,直接由旁路烟道排出;关闭后将除尘器前的含尘烟气管道与出口烟道隔断。外置式旁路烟道因使用频率较低,烟道内部容易生锈、腐蚀。
