回转喷吹脉冲袋式除尘器都结构特点（回转喷吹脉冲袋式除尘器的清灰系统）

回转喷吹脉冲袋式除尘器由灰斗、中箱体（尘气室）、上箱体（净气室)以及喷吹清灰装置组成。一台除尘器包含若干个过滤单元，含尘气流的进入釆用扩散器加侧向进气的方式。扩散器内设有气流均布装置，使气流速度降低并均匀进入各个过滤单元。釆取外滤形式，含尘气体由外向内进入滤袋,粉尘被阻留在滤袋外表面，净气经上箱体排往出口烟道。上箱体高度为3m,兼作净气通道之用，检查和更换滤袋也在上箱体内 进行，侧壁设有检修门以及配备照明的密封观察窗。净气以很低流速通过上箱体，以降低设备阻力。

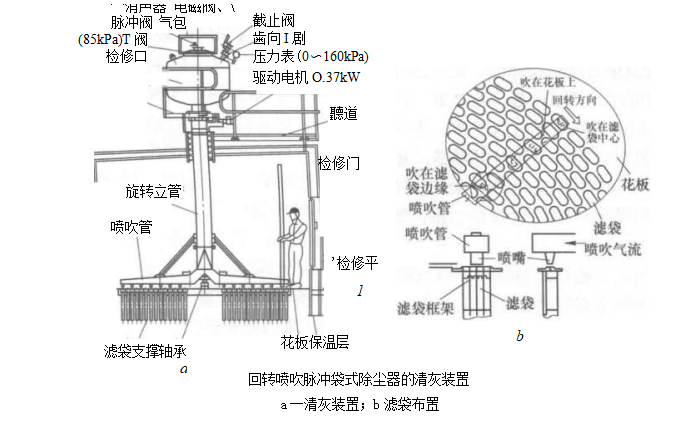

滤袋清灰采用低压脉冲喷吹方式。清灰装置由气包、脉冲阀、旋转立管、喷吹管、旋转机构等组成。气包的容积约为1m³,脉冲阀为淹没式，口径多为巾200~ 300mm,更大口径（©350mm）的脉冲阀也有应用。旋转立管的上端与脉冲阀的输出管相连，其下端则同喷吹管连接。一个过滤单元只设一个脉冲阀，清灰范围最多达3700m²过滤面积。

清灰时旋转机构通过旋转立管带动喷吹管连续转动，脉冲阀则按照设定的间隔进行喷吹。喷吹气源由罗茨鼓风机提供，喷吹压力不大于0.085MPa_o

回转喷吹脉冲袋式除尘器的特点：

(1) 脉冲喷吹所需的气源压力低，通常不大于0.09MPa；因此，供气系统不需设除水等装置。

(2) 脉冲阀数量少，处理风量为160万n?/h的设备仅需8〜12个脉冲阀，维护工作量小。

(3) 滤袋长度可达8m以上，且釆用扁圆形断面，占地面积小。

(4) 与其他脉冲袋式除尘器相比，增加了机械活动部件，有一定维修工作量。

(5) 由于按同心圆布置滤袋，喷吹管覆盖的滤袋基本不在一条直线上,喷吹气流不能完全送入滤袋，喷嘴对应的位置有的在滤袋中心，也有的在滤袋的边缘，甚至有一些在花板上，部分清灰能量做无用功，难以获得最佳的清灰效果。
