一体组合型电袋复合除尘器结构特点及参数

一体组合型电袋复合除尘器的孔洞到达滤袋。滤袋以玻纤覆膜滤料制作，取外滤形式，粉尘被阻留在滤袋外表面，干净气体从净气室排出。清灰釆用在线脉冲喷吹方式。清灰时，那些未落入灰斗的粉尘因清灰的惯性而再次进入电场，被极板捕获。

AHPC型除尘器在国外45MW燃煤锅炉应用，还应用于水泥厂。其主要参数如下:

过滤风速：3.2~3.7m/min 设备阻力：1500~1900Pa

清灰周期：20~70min -喷吹压力：0.5~0.7MPa

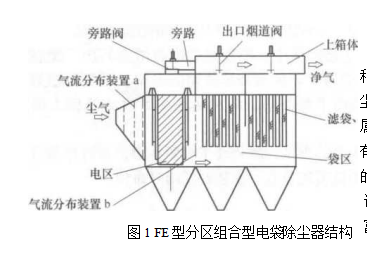

从以上参数可见，AHPC型除尘器的过滤风速3倍纯袋除尘器。袋式除尘器的设备阻力至少与其过滤风速的平方成正比。按此计算，该除尘器的阻力应为纯袋除尘器的9倍以上，但其实际阻力仅为纯袋除尘器的1.6倍，主要原因在于粉尘荷电确实发挥了作用。这种除尘器的缺点是结构比较复杂，拆换滤D袋和维护检修非常麻烦分区组合型电袋复合除尘器由电区和袋区两部分组成，相当于电除尘器与袋式除尘器串联布置在一个箱体内，FE型电袋除尘器属这类框架 除尘器的一种（图1）。电区有1~2个电场，使粉尘荷电，同时捕集约80%的粉尘。未被捕集的粉尘进入袋区由滤袋捕集。

该除尘器为电场配用了一种有利于粉尘荷电的富能式高频供电电使粉尘在电场中充分荷电.

该除尘器沿气流方向将电场分为2~4个小分区。沿气流垂直方向，按通道数量又有4〜8个分区。例如300MW机组的除尘器可有8个供电区，使电场故障显著降低，提高了可靠性袋区滤袋尺寸为60mmx8000mm,采用低压脉冲喷吹清灰方式，喷吹压力0.2~0.25MPa。为避免油烟污染滤袋，设有旁路装置，在锅炉点火期间，或系统出现高温时，让大部分烟气从旁路通过。特别加强了旁路阀的严密性，实现低泄漏。该种除尘器用于水泥窑以及燃煤锅炉烟气净化。根据10个实例的记录，粉尘排放浓度为5〜36.8mg/Nm3,滤袋阻力（花板两侧的压差）为600〜800Paq袋区清灰周期为 2500 ~ 6000s。
