主页 > 全自动过滤器 > 自清洗过滤器系列 > 自动排污过滤器

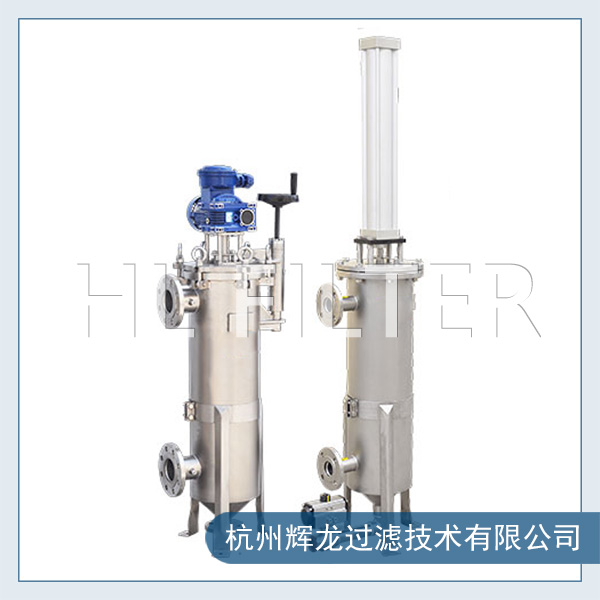

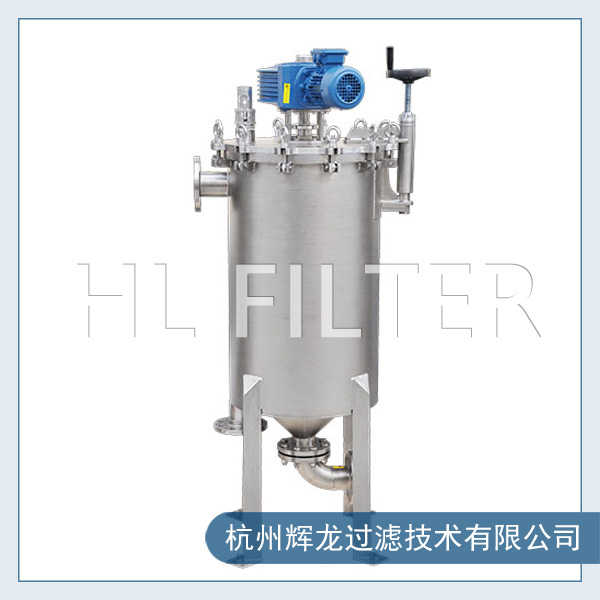

自动排污过滤器芯采用高强度的楔形滤网,通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值,驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时,排污阀打开,此时系统泄压排水,吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区,迫使部分净循环水从滤芯外侧流入滤芯内侧,吸附在滤芯内内壁上的杂质微粒随水流进穣盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果,任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束,整个过程中,物料不断流,反洗耗水量少,实现了连续化,自动化生产。


进出口通径

原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。

公称压力

按照过滤管路可能出现的最高压力确定过滤器的压力等级。

孔目数的选择

主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表滤网规格

过滤器材质

过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择碳钢、不锈钢材质的过滤器。

阻力损失计算

水用过滤器,在一般计算额定流速下,压力损失为0.521.2kpa
