阳极板紧固型悬挂方式有哪两种?优缺点是什么?

日期:2022-07-26    发布人:杭州菲贝   阅读量:0


阳极板紧固型悬挂方式有以下几种:

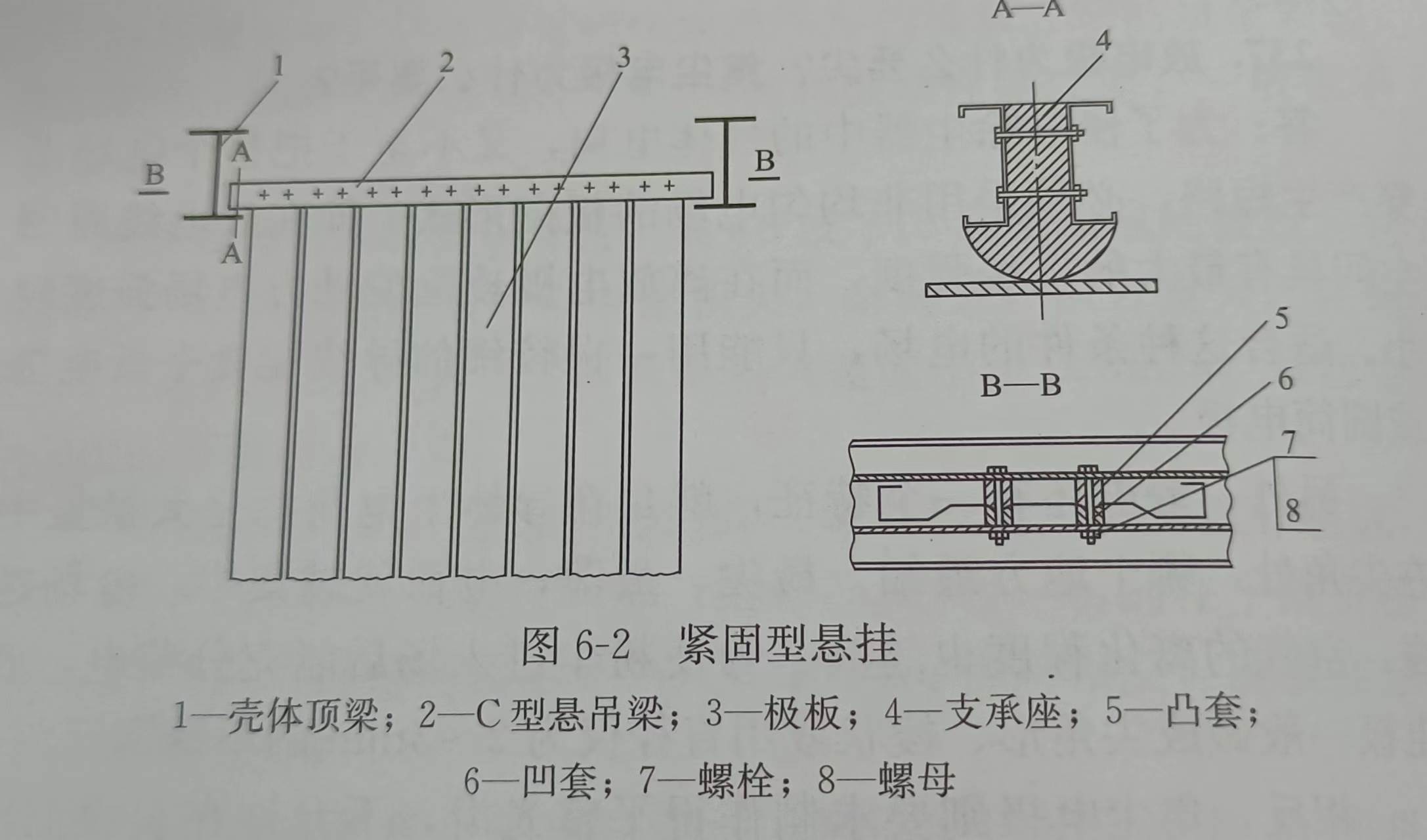

(1)极板上、下端均用螺栓加以固定,使极排组成一个整体,借助垂直于极板表面的法向振打加速度,固有频率高,振打力从振打杆到极板的传递性能好。如图6-2所示,这种极板连接形式,极板表面最小点的法向振打加速度值应在150~200g范围。为了使同一排极板有良好的加速度分布,安装时必须注意各个螺栓拧紧力要一致,并且拧紧力要符合设计要求,一般拧紧力矩在130~150Nm。安装时,要采用力矩扳手来拧紧极板的各紧固螺栓。

紧固型悬挂

这种紧固型悬挂方式,由于阳极板顶部是固接的,所以极板远离振打点位置的振打加速度衰减较快。若振打力选择不当,容易使远离振打点位置的局部区域得不到清灰所需要的足够的振打加速度,影响极板的清灰效果。

弹性梁结构

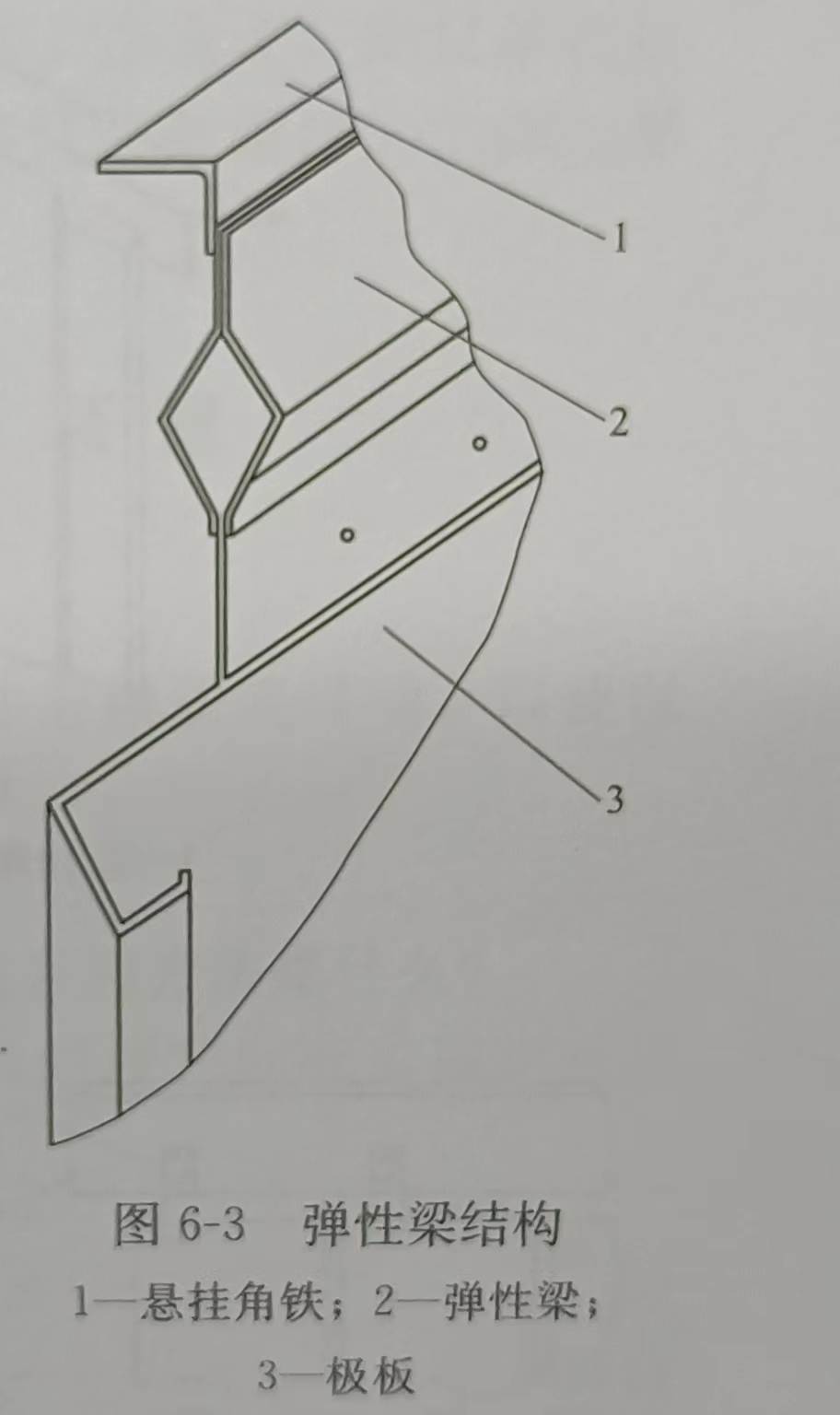

(2)紧固型悬挂的另一种方式是将极板上的悬杆固定在一根弹性梁上,如图6-3所示。弹性梁是由两片薄钢板压制而成的柔性结构,其下端可随极板振动而振动,传递冲击振打时允许有轻微的弹性变形。弹性梁的尺寸取决于悬挂极板的自重及极板粘灰的荷重。
