主页 > 全自动过滤器 > 全自动水过滤器系列 > 全自动盘式过滤机

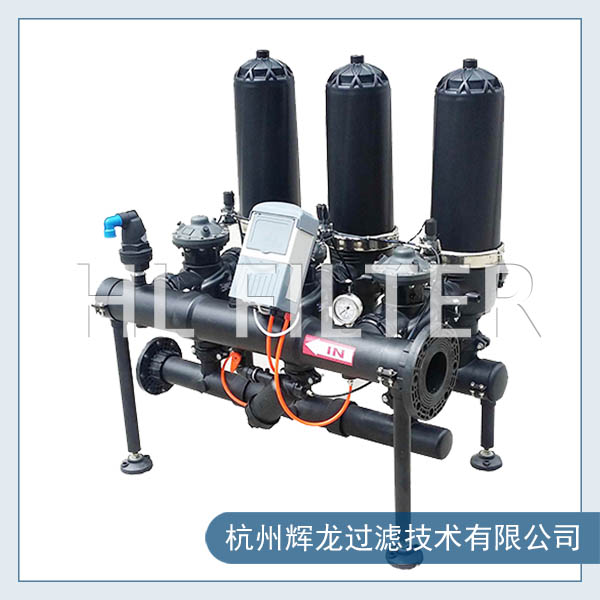

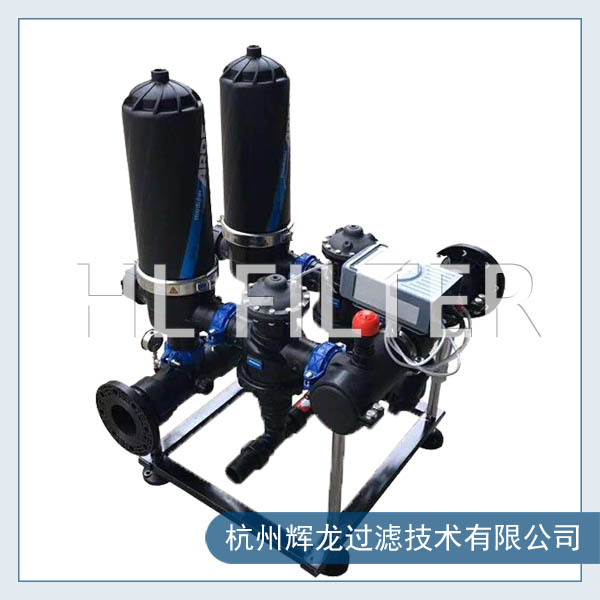

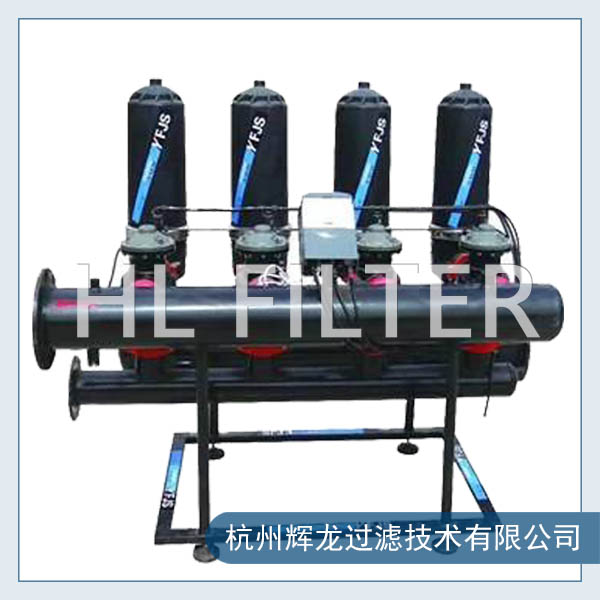

盘式过滤器又称为叠片过滤器或叠片式过滤器,他是由过滤单元并列组合而成,其过滤单元主要是由一组带沟槽或棱的环状增强塑料滤盘构成,上下两层盘片中间沟槽起到过滤拦截的作用。过滤时污水从外侧进入,盘片在单元内为紧密压实叠加在一起,相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来;反冲洗时水自环状滤盘内部流向外侧,将截留在滤盘上的污物冲洗下来,经排污口排出。


技术参数:

■系统工作压力: 0.2-0.8MPa; 反洗压力: 0.15-0.8MPa

工作温度: < 60°C

PH: 4-13

■过滤单元(A)数目: 3- 10

■系统反洗方式:采用其他过滤单元的出水对每个单元逐个分别反洗,直到全部完成

■进水管(B):碳钢防腐/不锈钢材料,4"-6*-8'法兰 接口

出水管(C):碳钢防腐/不锈钢材料,4'-6*-8"法兰接口 .

排水管(D):碳钢防腐/不锈钢材料,3'法兰接口

■反冲洗阀门(E):塑料材质,3”卡接口/2”卡接口

■系统控制器(F): 全自动专用控制器,绝缘等级为国际标准P65

■外形尺寸及重量:见图纸

针对来水压力不足的情况,还有外接反洗水JYF系列或主阀形式的过滤系统可供选择。


原水

水质

良水质

一般水质

差水质

很差水质

进出水管径

过滤精度

(μm)

200

100

50

200

100

50

200

100

50

200

100

50

过滤器型号

(m3/h)

(m3/h)

   流 量(m3/h)

    流 量(m3/h)

LJDP2-3

75

60

42

57

45

33

40

30

22

24

19

13

DN100

LJDP2-4

100

80

56

76

60

44

54

40

30

32

26

18

DN100

LJDP2-5

125

100

60

95

75

55

67

50

37

40

32

22

DN150

LJDP3-3

111

90

60

84

66

48

60

45

33

36

28

19

DN150/DN200

LJDP3-4

148

120

80

112

88

64

80

60

44

48

37

26

DN150/DN200

LJDP3-5

185

150

100

140

110

80

100

75

55

60

47

32

DN150/DN200

LJDP3-6

222

180

120

168

132

96

120

90

66

75

56

39

DN150/DN200

LJDP3-7

259

210

140

196

154

112

140

105

77

84

66

45

DN150/DN200

LJDP3-8

296

240

160

224

176

128

160

120

88

96

75

52

DN150/DN200

LJDP3-9

333

270

180

252

198

144

180

135

99

108

85

58

DN200

LJDP3-10

370

300

200

200

210

160

200

150

110

120

94

65

DN200


主要应用行业:化工、电力、钢铁、机械制造、食品饮料加工、塑料、造纸、采矿、冶金、纺织、石化、环境、高尔夫球场、汽车、自来水前道过滤。
