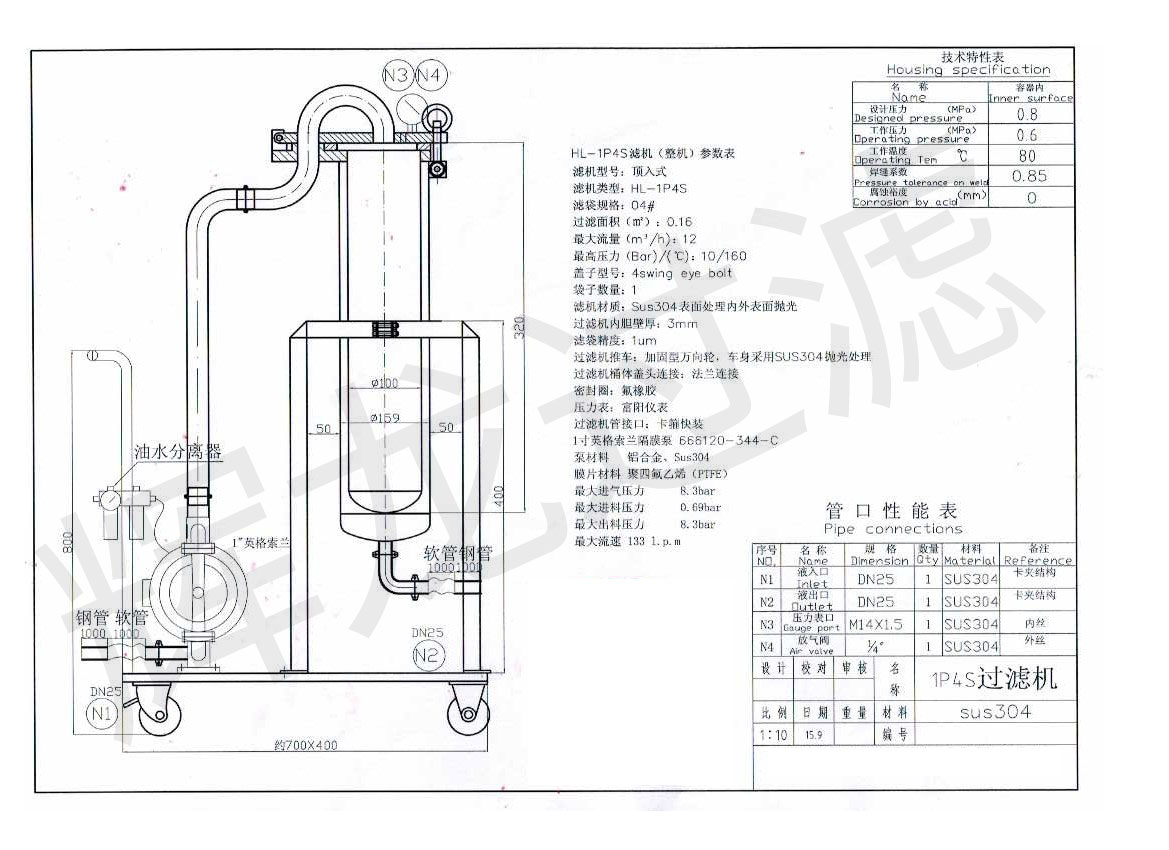

袋式过滤器结构图

袋式过滤器整体可划分为三大核心系统：

1. 壳体系统：由上壳体（罐盖）和下壳体（罐体）构成，形成过滤腔室并引导流体流动。上壳体采用快开式设计，便于滤袋更换；下壳体设置进口、出口及排空口，分别用于流体进入、洁净流体排出和残留液体排空。

2. 过滤系统：包含滤篮（支撑网篮）和滤袋（过滤袋）。滤篮由不锈钢或塑料制成，表面分布长条孔或圆孔，既保证强度又确保流体通畅，同时防止滤袋在压力下变形。滤袋由无纺布、针刺毡等过滤材料制成，开口处设有金属或塑料密封环，负责截留固体颗粒。

3. 密封与锁紧系统：由密封圈（O型圈）和锁紧装置组成。密封圈位于罐盖与罐体之间，以及滤袋密封环与滤篮/罐体密封面之间，形成双重密封；锁紧装置通过单螺栓摇臂、双螺栓压紧或卡箍快开等形式，提供足够压力压紧密封圈并承受内部压力。
