辉龙过滤集团

杭州辉龙过滤技术有限公司

菲贝过滤技术(杭州)有限公司

主页 > 信息资讯 > 行业新闻

影响水处理陶粒滤料性能因素——焙烧温度

日期:2022-10-25    发布人:杭州菲贝   阅读量:0

影响水处理陶粒滤料性能因素——焙烧温度

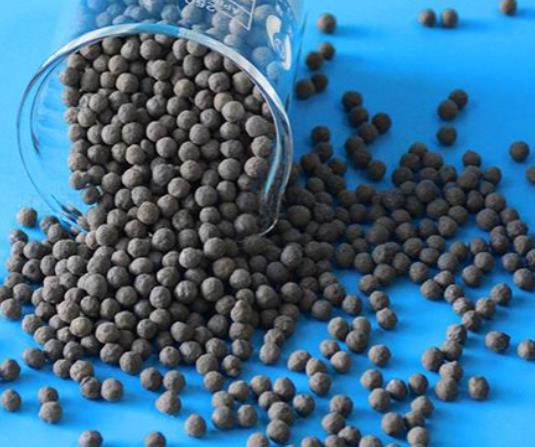

焙烧温度对于陶粒滤料的性能具有非常重要的影响,温度越高可产生液相量的成分就越多,固体颗粒由于液相表面张力的作用相互接近,液相烧结反应就可以更好的发生;另外,温度越高液相的黏度会下降,这样烧结反应所形成的液相就会更容易填充到气孔中,使得陶粒滤料气孔率减少,会降低陶粒滤料的吸水率。凯莱化工经过多次实践,将焙烧温度分别取1110℃、1140℃、1170℃、1200℃、1230℃,质量比取2∶1∶1,预热温度400℃,预热时间10min,升温速率8/min,保温时间20min,实践证明,焙烧温度对陶粒滤料的性能影响非常显著.随着焙烧温度由1100℃逐渐升至1240℃,陶粒滤料的堆积密度和表观密度逐渐变小,这是因为随着焙烧温度的增加,陶粒滤料中更多的物质被烧尽,其中一部分生成各种气体,一部分变为灰分,自身重量减少,而陶粒滤料在此过程中由于产生气体自身体积又会膨胀变大,所以堆积密度和表观密度会逐渐变小。

影响水处理陶粒滤料性能因素——焙烧温度

随着焙烧温度由1100℃逐渐升至1240℃,陶粒滤料的吸水率先增大后减小。在焙烧温度为1110℃时,由于此时焙烧温度未达到SiO2 和Fe2O3 等陶粒成分熔融液相的生成温度,因此水处理陶粒滤料内部生成的大部分气体都溢出了,导致陶粒滤料中的孔隙结构非常少,所以此时陶粒滤料的吸水率很小,随着焙烧温度的增加,熔融液相逐渐增多,包裹住越来越多的气体,于是内部的空隙结构增多,陶粒滤料的膨胀性也原来越大,吸水率也逐渐增大.但当焙烧温度过高时,孔隙结构不能保持原有的形状,密集的各种小孔隙被烧蚀连通为少量的大孔洞,且孔隙与孔隙之间相互连通,陶粒滤料料球表面也出现不同程度的坍塌,进而导致陶粒滤料的吸水率下降.由此确定,陶粒滤料烧制实验适宜焙烧温度为1000℃左右.




分享:0
