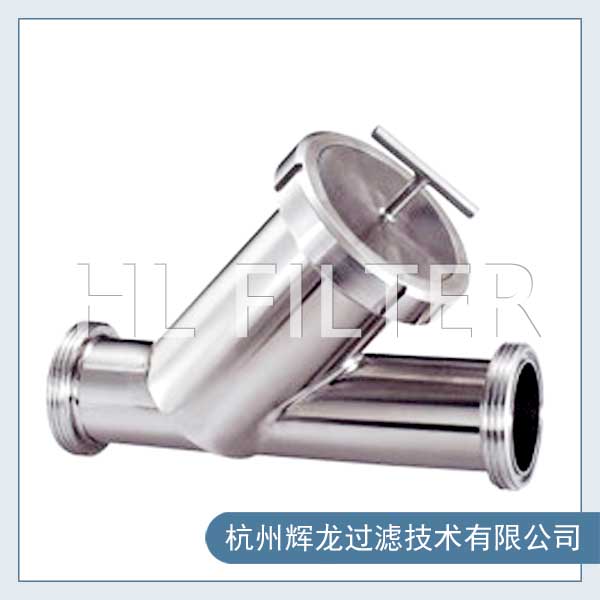

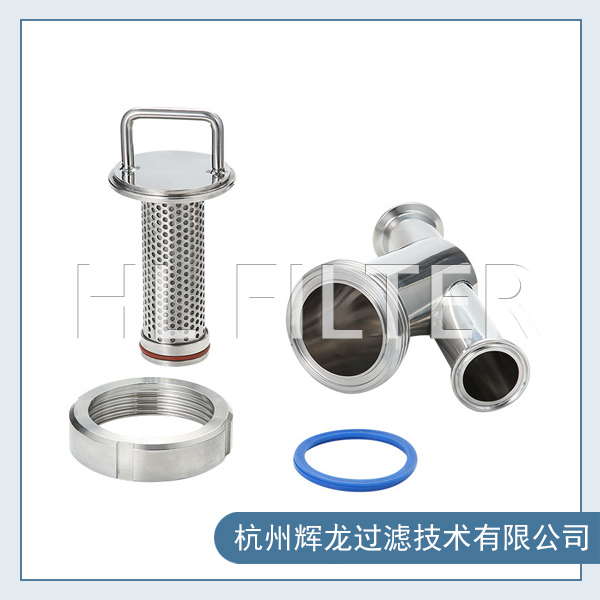

不锈钢Y型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。

1、进出口通径:

原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。

2、公称压力:

按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择:

主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表滤网规格。一般通水网为18-30/cm2,通气网为40-100/cm2,通油网为100-150/cm2

4、过滤器材质:

过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算

水用过滤器,在一般计算额定流速下,压力损失为0.521.2kpa

化工、石油化工生产中弱腐蚀性物料, 如: 水、油品、氨、烃类等。

化工生产中的腐蚀性物料, 如: 烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。

制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。

食品、制药生产中有卫生要求的物料,如: 啤酒、饮料、乳制品、糖浆等。
