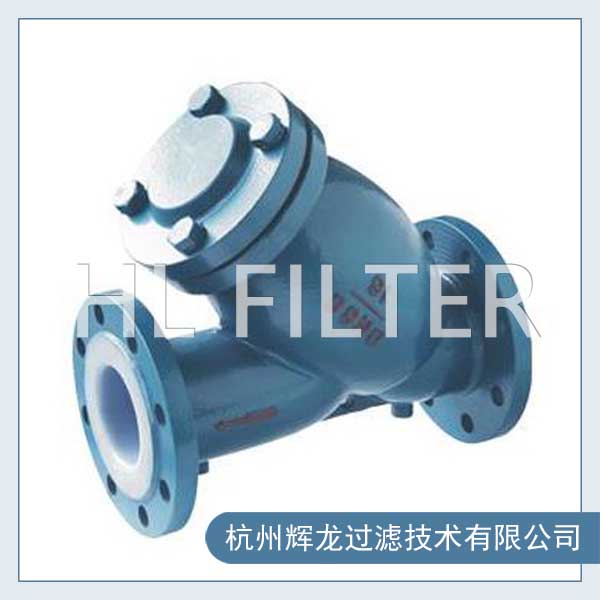

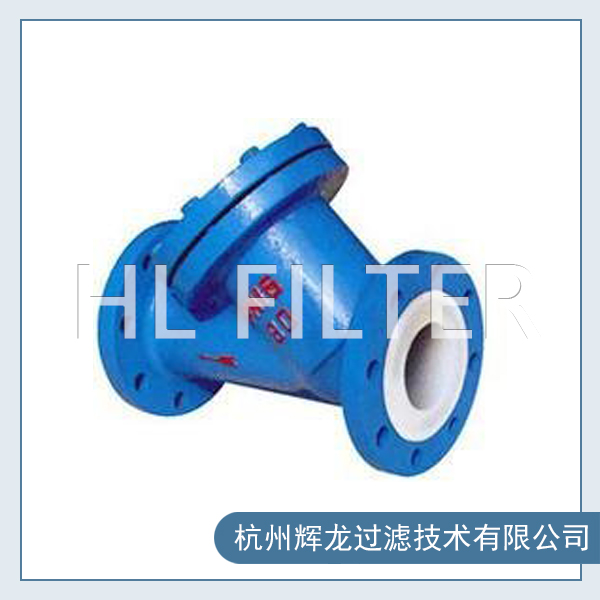

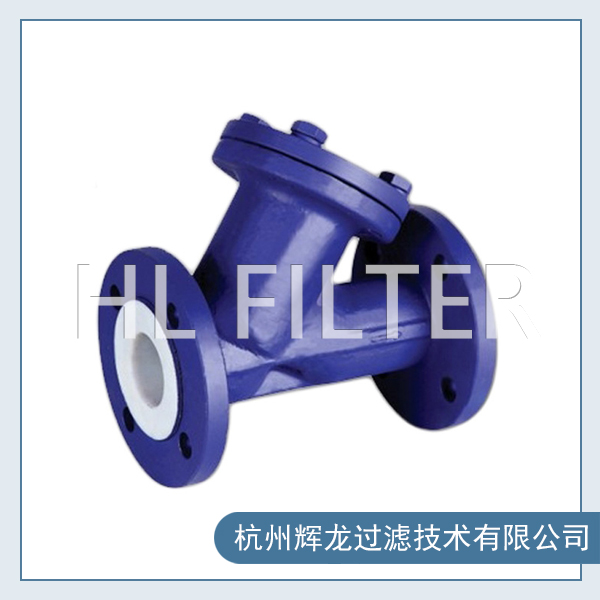

衬氟过滤器采用阀体内部构件均为衬里部件,使产品在几乎所有强酸,强碱,盐,强氧化剂和有机溶剂等介质中均能适用。在管道中起过滤作用,是管道安装中不可缺少的阀门配件。通常安装在水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,以保护阀门设备的正常使用。Y型过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。


序号

零件名称

碳钢

C

1

阀体、阀盖

WCB/A216 WCB

2

过滤网

PTFE(F4)

3

螺栓/螺母

35/45、A193 B7/A194

4

衬里层

FEP(F46)PCTFE(F3)









公称通径

GL41F46-10/16/25型过滤器

DN
mm)

NPS
in)

L

D

D1

D2

b

f

H1

H

Z-φd

重量(kg)

PNl.0~2.5(MPa)

20

3/4

150

105

75

55

16

2

70

122

4-14

3.3

25

1

160

115

85

65

16

2

78

135

4-14

4.2

32

11/4

190

135

100

78

18

2

86

154

4-18

6.6

40

11/2

200

145

110

85

18

3

92

164

4-18

7.3

50

2

230

160

125

100

20

3

102

182

4-18

12

65

21/2

250

180

145

120

20

3

115

205

4-18

16

80

3

280

195

160

135

22

3

135

232

8-18

23

100

4

320

215

180

155

24

3

156

263

8-18

32

125

5

400

245

21O

185

26

3

248

370

8-18

39

150

6

500

280

240

210

28

3

285

425

8-23

52

200

8

600

335

295

265

30

3

362

530

8-23

89


可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。
