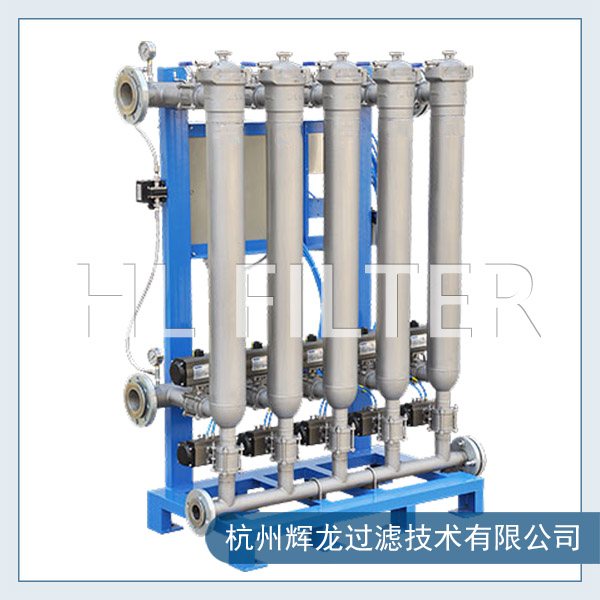

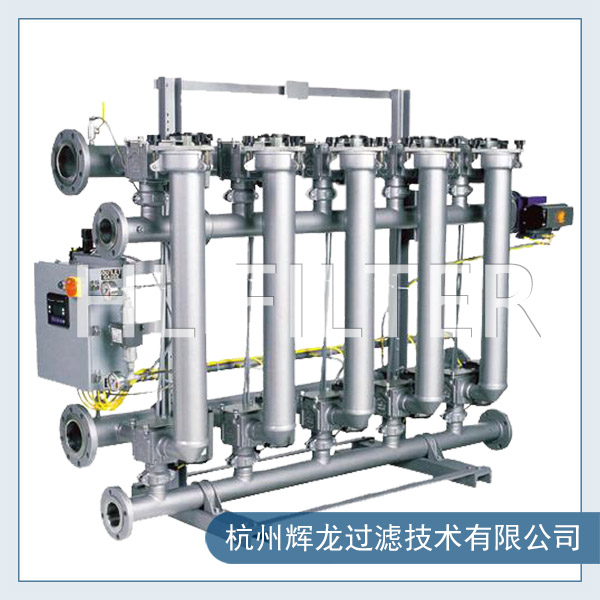

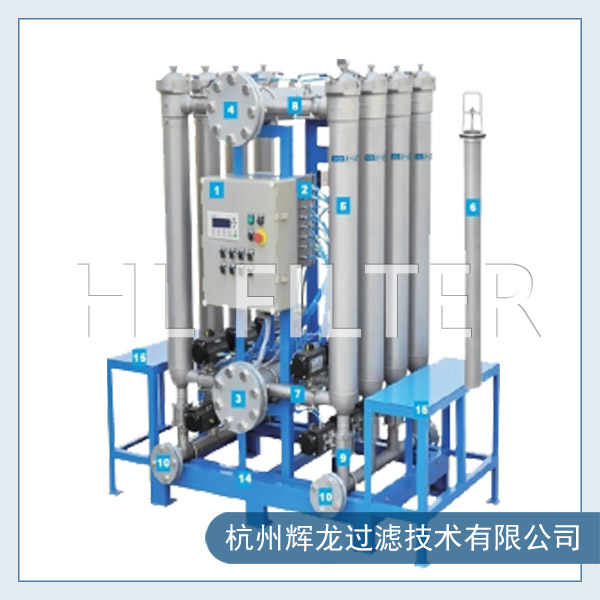

列管式反冲洗过滤器由罐体、滤芯组件、设备就近连接管线、自动阀门、控制柜等组成。在过滤器壳体的内部设置有多根滤管，污液从滤管外面流向滤管内部，最后从过滤器的集液腔流出。控制采用压差/时间控制（压差优先），当过滤器进出口的压差达到设定的压差极限时，过滤器进入反向冲洗过程。需进行反冲洗的滤管单元中止过滤，进行反冲洗。可供选择滤芯种类：金属烧结滤芯、楔形滤芯、丝网滤芯、聚丙烯滤芯、陶瓷滤芯

 全自动列管式反冲洗过滤器工作原理：液体从入口总管流入，进入到各个过滤单元的入口，液体从外向内透过滤元外表面，流向各个过滤单元出口，汇集到出口总管后流出，颗粒杂质被拦截在滤元外表面，累积形成滤饼，当过滤压差逐渐升高达到预设值时（通常为1.5bar）；或者清洗时间周期到时，控制系统启动反冲洗动作，对每个过滤单元逐一反冲洗，整个反冲过程完成，当某一个过滤单元被反冲洗时，其他单元仍正常过滤。
